概述
　　AX旋涡式消音加热器是一种新型的汽水加热器， 它将蒸汽直接导入水中，迅速将水加热。本设备采用独特 的消声结构，解决了传统加热方式费用高、噪 音大、安装工程量大等难题，并且可以与温度控制器、水位计等组成全自动运行的热水制备系统 。
　　
工作原理

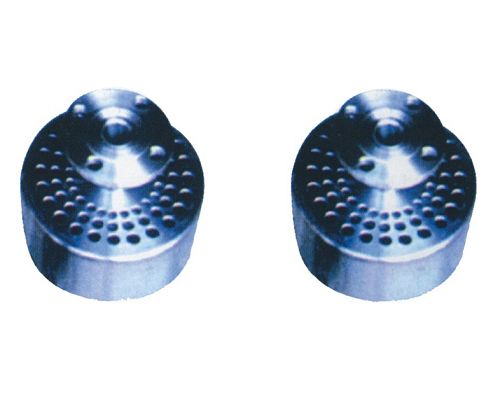

　　AX旋涡式消音加热器产品图如右， 内芯上斜孔为偏心向 上倾斜形式，蒸汽从斜孔中进入水中时呈旋流喷出， 推动水在壳体内盘旋上升旋转，一方面蒸汽可迅速 均匀地溶解于水中，热损失小，另一方面，旋转水流可更好的吸收蒸汽动能，消除噪声，同 时被加热水 不断从壳体上表面园孔引出，带动加热器周围的水流动，从而加热整个水箱（水池）中的水。

产品特点
1节能。 热效率可达99%，本加热器使蒸汽快速均匀直接的溶于 水中，且蒸汽和被加热水的压差即使仅有0.04MPa，蒸汽仍能较好的加入水中，故热损失 小，热效率高 。
2、可加热水温高。使用该加热器可获得较高温度的热水，其zui高加热温度，敞口容器为98 ℃，压力容器可达150℃ ，zui大 工作压力1.6MPa。
3、振动小、噪音低。本加热器因采用内 部旋流消声结构，摘引低于50db，振动大大减低。蒸汽压力越大、加热温度越高 ，噪音反而越小。
4、总投资低。热源直接进入水箱，可省缺热水用泵房设备，节省投资。
5、操作维修 简单。水汽分开控制，故水箱 内剩余冷水可重复加热，控温方便，加热器外形尺寸小，重量轻，维修简 单。

选型使用说明
１、AX旋涡式消音加热器有额定的蒸汽耗 量指标，设计选型时应根据实际所需的蒸汽耗量，选用一台或多台 加热器。由于加热器带动周围水的能 力有限，一般考虑8立方左右一台加热器。
２、选用单台加热器应安装在水箱中间；多台并联 使用时应 均匀布置。
３、安装时加热器底部距水箱底部为设计水深的1/3~2/5，进入水箱的 蒸汽管道应固定，就近安装止回阀，防止发生水倒流事故 。

技术参数表
