01.节能无负压供水设备设备优点：• 无二次污染 设备为全封闭运行，异物及空气不会进入系统。• 节约能源 节 能无负压变频全自动供水设备直接与自来水管网串街，在原有压力的基础上补充所需压力，能充分利用 管网的余压且不会造成负压，所以所采用的水泵也较小，相对于其他二次供水方式运行节能很多。• 管理方便 本设备为全自动运行，停水停电自动停机，来水来电自动开机，停电时 有自来水压力直接供水，底层用户可以继续供水；由于无二次污染，故本设备也无需清洗。• 节省投资 因本设备无需蓄水池和楼顶水箱，节省了一笔土建投资，也大大节省了占地 面积，提高了土地利用率。• 安装简便 现场只需连接近出水口和电源，施工快 。传统供水设备：• 二次污染 采用蓄水池或水箱都将于空气接触，空气中的粉尘 与细菌很容易进入水中，严重的污染了洁净的自来水。• 浪费能源 将具备一定 压力的自来水放入水箱中，使二次供水从零压力开始，不能充分利用原自来水压力，运行不经济，不符 合国家节约能源的要求。• 管理麻烦 水池水箱清理时非常麻烦，且影响供水。 • 先期投资大 修建水池施工周期长，占地面积大，工程量大，易出现渗漏，后 期维护复杂。采用楼顶水箱是在土建设计时就需考虑承重及水箱地基，投资更大。• 停电即停水 由于自来水和二次供水中间不连续，特别是传统变频供水停电即无法用水 。本设备如图所示，系统设定一恒定压力，如果管网 压力高于设定值时，电接点压力表 1 将管网压力反馈给控制柜 3 ，使水泵机组 2 处于停机状态，自来 水可直接打到用户管网对用户供水。当市政管网压力变化或管网用水量变化是管网压力下降时，远传压 力表 5 将管网压力反馈给控制柜 3 中的 PID 调节器，通过控制器调整变频器输出频率，启动水泵机组 2 并控制水泵转速以保持恒压供水。当水泵机组 2 的供水和自来水的进水保持平衡时，水泵机组可以叠加市政管网的压力进行恒压供 水，当由于用水量过大或市政供水不足使这种平衡被打破了，负压消除装置发生作用，消除负压的形成 及水泵机组对管网的影响，仍能维持正常供水，并且不影响管网对其他用户的正常供水。 当市政管网停水时，水泵机组仍可继续工作 ，直到罐体中水位下降到液位控制器 7 所设定水位后自动停机，水来后自动开机。选型指南住宅所需zui小水压建筑层数2345678n层zui小水压（ MPa ）0.120.160.200.240.280.320.360.12+n*0.04水泵扬程的选择H 泵 =H 需 -H 源住宅生活用水标准类型生活用水定额 （升 / 人 * 天）时变化系数用水时间仅有给水龙头，无卫生设备40~902.5~3.024有给水排水卫生设备，但无淋浴设备85~1303.0~2.524有大便器、 洗涤盆和淋浴设备130~1902.8~2.324有大便器、洗涤盆和淋浴设备和热水供应170~2502.5~2.024无负压 供水设备的选型应根据使用点自来水压力、建筑物高度、高峰用水量等参数来确定。型号示例（无特殊要求每套设备均按 2 台水泵配 备）：WFY50-32WFY- 节能无负压供水设备；50- 设备额定供水量 50 吨 / 小时32- 设备额定扬程 32 米设备选型表型号水泵型号功率W调节罐 φ× H （ m ）储能罐G建议安装空间L × W × H （ m ）WFY11-1040-100A0.550.6 × 1.33.21.2 × 2.0 × 2.8WFY12-1240-1000.370.6 × 1.33.21.2 × 2.0 × 2.8WFY11-1640-125A0.750.6 × 1.33.21.2 × 2.0 × 2.8WFY12-2040-1251.10.6 × 1.33.21.2 × 2.0 × 2.8WFY11-2440-160B1.10.6 × 1.33.21.2 × 2.0 × 2.8WFY12-2840-160A1.50.6 × 1.33.21.2 × 2.0 × 2.8WFY12-3240-160B2.20.6 × 1.33.21.2 × 2.0 × 2.8WFY10-3640-2002.20.8 × 1.63.21.6 × 2.4 × 2.8WFY12-4440-200A30.8 × 1.63.21.6 × 2.4 × 2.8WFY12-5040-20040.8 × 1.63.21.6 × 2.4 × 2.8WFY11-6040-250B40.8 × 1.63.21.6 × 2.4 × 2.8WFY12-7040-250A5.50.8 × 1.63.21.6 × 2.4 × 2.8WFY12-8040-2507.50.8 × 1.63.21.6 × 2.4 × 2.8WFY22-1050-100A0.751.0 × 1.641.6 × 2.4 × 3.0WFY25-1250-1001.11.0 × 1.641.6 × 2.4 × 3.0WFY22-1650-125A1.11.0 × 1.641.6 × 2.4 × 3.0WFY25-2050-1251.51.0 × 1.641.6 × 2.4 × 3.0WFY20-2450-160B1.51.0 × 1.641.6 × 2.4 × 3.0WFY23-2850-160A2.21.0 × 1.641.6 × 2.4 × 3.0WFY25-3250-16031.0 × 1.641.6 × 2.4 × 3.0WFY21-3620-200B31.0 × 1.641.6 × 2.4 × 3.0WFY23-4450-200A41.0 × 1.641.6 × 2.4 × 3.0WFY25-5050-250C5.51.0 × 1.641.6 × 2.4 × 3.0WFY21-6050-250B7.51.0 × 1.641.6 × 2.4 × 3.0WFY23-7050-250A7.51.0 × 1.641.6 × 2.4 × 3.0WFY25-8050-250111.0 × 1.641.6 × 2.4 × 3.0WFY44-1065-100A1.11.2 × 1.662.0 × 2.8 × 3.0WFY50-1265-100IA1.51.2 × 1.662.0 × 2.8 × 3.0WFY44-1665-125A2.21.2 × 1.662.0 × 2.8 × 3.0WFY50-2065-12531.2 × 1.662.0 × 2.8 × 3.0WFY43-2465-160B31.2 × 1.662.0 × 2.8 × 3.0WFY46-2865-160A41.2 × 1.662.0 × 2.8 × 3.0WFY50-3265-16041.2 × 1.662.0 × 2.8 × 3.0WFY43-3665-200B5.51.2 × 1.662.0 × 2.8 × 3.0WFY47-4465-200A7.51.2 × 1.662.0 × 2.8 × 3.0WFY50-5065-2007.51.2 × 1.662.0 × 2.8 × 3.0WFY42-6065-250B111.2 × 1.662.0 × 2.8 × 3.0WFY46- 7065-250A111.2 × 1.662.0 × 2.8 × 3.0WFY50- 8065-250151.2 × 1.662.0 × 2.8 × 3.0WFY89-1080-100A2.21.5 × 2.8112.6 × 5.0 × 3.6WFY100-1280-10031.5 × 2.8112.6 × 5.0 × 3.6WFY90-1680-125A41.5 × 2.8112.6 × 5.0 × 3.6WFY100-2080-1255.51.5 × 2.8112.6 × 5.0 × 3.6WFY88-2480-160B5.51.5 × 2.8112.6 × 5.0 × 3.6WFY93-2880-160A7.51.5 × 2.8112.6 × 5.0 × 3.6WFY100-3280-1607.51.5 × 2.8112.6 × 5.0 × 3.6WFY88-3680-200B7.51.5 × 2.8112.6 × 5.0 × 3.6WFY94-4480-200A111.5 × 2.8112.6 × 5.0 × 3.6WFY100-5080-200151.5 × 2.8深入了解
-
02.囊式气压供水装置XZG 系列囊式自动给水装置 省去了高位水箱需防振处理的困难，且寿命长 , 又不必因楼房的增高而升高水箱 , 只需调节电接点压 力表即可解决供水稳压问题。 XZG 系列广泛用于各个领域的生活、生产及消防用水系统。 XZP 系列在 热水供应、采暖、 空调等系统中起稳压作用。它独特的优越性，深受广大用户的欢迎。成套设备便于安 装施工，操作、管理、维修方便，本设备采用优 质水泵， 噪音小、运转正常可靠。一、主要特点：1 、 罐体为密封装置，密封性能好，一次充气可保持长期使用 。2 、罐体内装 有供水专用胶囊，水在囊里，气在囊外，水气不接触，保证了水质不受污染 。3 、占地面积小、安装快、投资省、操作维修方便。4 、能自动消除管网中的 水锤及噪音。二、设备构造 XZG （ P ）系列供水装置有气压水罐、水泵、电 控柜、安全阀、电接点压力表、闸阀、截止阀、止回阀、自动 排气阀、球阀及管道等组成一个完善的自动给水调节装置，气压水罐由内、外两 层组成，外层为钢制圆 筒，为充满气体的气室，内层为橡胶囊的水室。三、工作原理气压给水装置 ：整个装置构成后就可以工 作，首先启动稳压泵，向供水管网和气压水罐的水室内充水 ，一部分被送入管网供用户使用外，另一部分多余的水被压入胶囊内，胶囊内的空 气通过自动排气阀排 除，保证水体内不存在气体，当压力达到设计zui高压力时，通过压力信号传递到电控柜，电控柜控制水 泵停止运转，随着 胶囊内水的使用减少，水压逐渐降低，当罐体内压力降至设定zui低压力时，压力信号 传递给电控柜，电控柜指使水泵启动，使水再次送到管网 和水室。囊式给水装置技术参数 表：型号XZG电机功率（Kw）水泵参数供水管径（mm）供水户数流量（m3/h）扬程（m）※0.6×1 -40×20.6×1-40×2×3×4×5×60.751.52.22.23620364860725060※0.8×1-40×20.8×1- 40×2×3×4×5×60.751.52.22.236203648607250601.0×1-40×2×3×4×5×6×71.52.22.2336364860728450601.0×1-50×2×3×4×5×6×7345.55.57.51245607590105651251.2×1-50×2×3×4×5×6×745.57.57.5111845607590105651801.4×1-65×2×3×4×5×6×745.57.57.511243648607284802401.4×1-80×2×3×4×5×6×75.57.51111153636486072841003601.4×1- 80×2×3×4×5×6×7111518.518.5225442567084981005401.6×1- 80×2×3×4×5×6×7111518.518.5225442567084981005402.0×1-80×2×3×4×5×6×7111518.518.5225442647084981005402.0×1- 100×2×3×4×5×6×71518.52230307242647084981257202.0×1-100×2×2×3×4×5×618.5303745551004060801001201501000注： • 作为供水装置还可以与深井泵配合使用。 • 具体设备尺寸及重量选定型号后，根据 现场 空间我方提供图纸及其他相关数据。深入了解
-

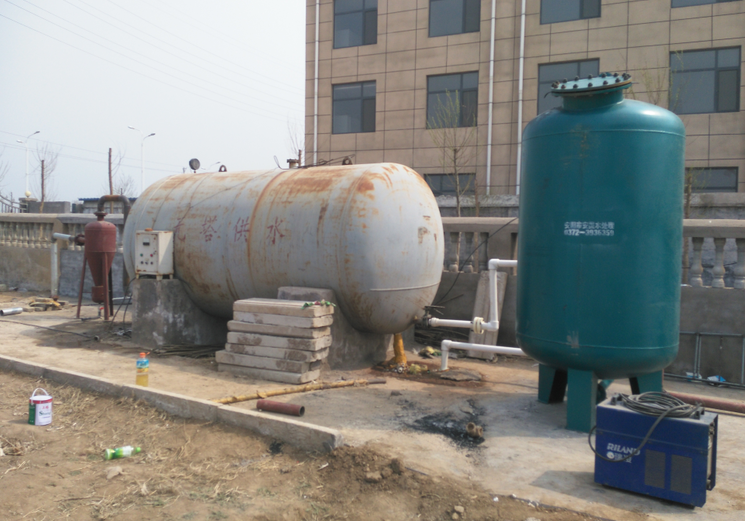

03.无塔供水一、使用与保养 第 一次无塔供水设备启动前除进水阀门外，应把人孔盖。压力表、安装阀装好，并将排污阀门和截止阀门关闭，以防增压器内的空气随水的进入而排掉。 将开关扳到“手动”位置，按下启动按钮，待设备运转正常时，再把开发扳到“自动”位置，即处于自动控制状态，同时压力表指针（黑色）逐渐升高，当达到压力上限时，即黑色指针与红指针重合时则自动停止。停泵时，检查各个部分，若发现漏气漏水现象，应排除掉。 待设备一切正常时即可打开截止阀门进行使用，当压力逐渐下降，达到压力下限时，即黑指针与红指针重合，则水泵可以自行运转供水。 增压器及其它附属设备、配件，应每年喷一次漆，以延长其使用寿命。 增压器使用一段时间后，可打开排污阀门，把水中泥沙。秽物排掉，以提高水质。 压力表用透明塑料布或其他方法封闭好，以防止雨水、灰尘等杂物进入，影响正常使用。 水泵的使用与保养方法，详见说明书。 二、工作原理 该设备是利用压缩空气的反弹压力使局部增压达到供水目的，一定量气体的压力和它所占体积成反比，由水泵将水通过逆水伐压入罐体，当压力达到压力表上限定位时，继电器切断电源，指示水泵停止工作，自动补气开始，同时水在反弹压力的作用下自动向管网送水，压力罐的水位在下降中，反映到压力表运行针上，当压力表运行针接触下限为指针时，指示水泵重新启动，如此反复，确保用户正常用水。， 三、规格型号： 立式、卧室、一罐两体，用户根据自身情况自由选择 四、功能 取代高位水箱、水塔、贮水池。自动补气、自动启动。自动停机、自动产生压力，把水送往高楼，如停电罐体存水可输入管网继续供水。 五、一罐两体供水设备 该设备代替了传统的储水池的供水方式，水源不受污染，可直接加压进入供水管网。占地小。安装简便，只需要接通电源、水源和供水管路即可正常供水，比建储水池省工省料。适用于水源管网压力较低的机关、企事业单位、学校、浴池等。使用供水达到更高更远的效果。 技术参数 序号容积（m3）工作压力Mp筒体长（mm）直径（mm）110.412501000220.412501200350.4190016004100.4300018005150.4390020006200.4450022007300.4520025008400.4725025009500.49300250010600.4113502500深入了解
-
