安阳市安星水处理设备有限责任公司开发的整体式换热机组具有  传热节约能源、结构紧凑等特点，并且具有良好的环保性能，整机运行噪声低 , 外形美观，操作  简便。常使用在供暖、空调、冷却等各种需要热交换的场合，特别是住宅小区、企事业单位自建热交换站。常规换热机组  适用于一次网为≤ 160℃ 的高温水的各种工况，当热源为高温高压的过热蒸汽时，公司还能结合用户的具体工况和工况要求，给用  户设计出具有zui佳的性能价格比的产品。 机组的高性能由所选择的配套件来给予保证。机组所选配的配套器件，均具有  一定的行业代表性的产品， 本换热机组配置灵活 ，还可根据用户具体要求进行科学特别配置。本公司  为您提供的不仅仅是一套设备，而是一个综合初投资和运行成本的zui佳投资方案。控制系统机组的  控制仪表柜均选进口的电气元器件以保证控制的可靠性，控制模式分为三个档次以满足不同用户的需求  ：单回路温度控制：该配置的机组，一次网配有电动调节阀，进行一次网的流量调节  来控制二次网的温度；具有室外温度补偿功能，且具有断电自动关闭热源功能；而循环泵配置为变频运行和备用泵自动启动的自动形式；补水泵控制可由压力开关或膨胀水箱开关信号来实现自动补水。该配  置的机组适合用户有人值班且二次网工况相对稳定的条件下。全自动无人值守现场控制（需人工巡检）： 该配置的机组，一次网  上配有电动调节阀，控制二次网供水温度；具有室外温度补偿功能；循环泵采用变频控制，利用二次网  供回水压差做为反馈信号，二次网进行变流量控制；补水泵采用自动补水，根据二次网回水压力做为反  馈信号；一个水箱水位传感器接入控制器自动控制水箱水位，而且具有缺水保护补水泵功能；二次网回  水管线加装安全阀接至水箱，如二次回水压力超过设定值，安全阀进行泄压至安全值后自动关闭；正常  情况下，该机组处于无人值守自动运行状态，只需员工定期进行巡检。全自动无人值守远程通讯控制：该配置的机组，控制器具有远程通讯功能，能够把一、二次网供回水的  温度、压力、流量及水泵状态、电动调节阀状态、水箱水位信号、变频器的状态等有关数据送给控制中  心，并能够接受来自控制中心的控制指令进行远程控制。通讯方式可以是有线也可以是无线方式，开放  的通讯协议。这样用户的供热管网真正联网运行，从根本上彻底解决了一次网水力失衡的问题。用户只  需定期巡检。选型说  明•表中给出的为常规机组，无补水系统和温控系统或工况特殊时应特别注明，以便特殊设计。•具体接口方位及尺寸待选定型号后向我方索取相应图纸。 •若使用于冷却系统需提供具体要求  ，我公司即按需求设计定作.

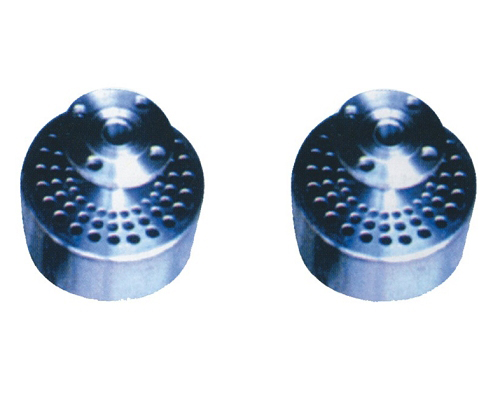

概述AX旋涡式消音加热器是一种新型的汽水加热器， 它将蒸汽直接导入水中，迅速将水加热。本设备采用独特 的消声结构，解决了传统加热方式费用高、噪 音大、安装工程量大等难题，并且可以与温度控制器、水位计等组成全自动运行的热水制备系统 。　　工作原理AX旋涡式消音加热器产品图如右， 内芯上斜孔为偏心向 上倾斜形式，蒸汽从斜孔中进入水中时呈旋流喷出， 推动水在壳体内盘旋上升旋转，一方面蒸汽可迅速 均匀地溶解于水中，热损失小，另一方面，旋转水流可更好的吸收蒸汽动能，消除噪声，同 时被加热水 不断从壳体上表面园孔引出，带动加热器周围的水流动，从而加热整个水箱（水池）中的水。产品特点1节能。 热效率可达99%，本加热器使蒸汽快速均匀直接的溶于 水中，且蒸汽和被加热水的压差即使仅有0.04MPa，蒸汽仍能较好的加入水中，故热损失 小，热效率高 。2、可加热水温高。使用该加热器可获得较高温度的热水，其zui高加热温度，敞口容器为98 ℃，压力容器可达150℃ ，zui大 工作压力1.6MPa。3、振动小、噪音低。本加热器因采用内 部旋流消声结构，摘引低于50db，振动大大减低。蒸汽压力越大、加热温度越高 ，噪音反而越小。4、总投资低。热源直接进入水箱，可省缺热水用泵房设备，节省投资。5、操作维修 简单。水汽分开控制，故水箱 内剩余冷水可重复加热，控温方便，加热器外形尺寸小，重量轻，维修简 单。选型使用说明１、AX旋涡式消音加热器有额定的蒸汽耗 量指标，设计选型时应根据实际所需的蒸汽耗量，选用一台或多台 加热器。由于加热器带动周围水的能 力有限，一般考虑8立方左右一台加热器。２、选用单台加热器应安装在水箱中间；多台并联 使用时应 均匀布置。３、安装时加热器底部距水箱底部为设计水深的1/3~2/5，进入水箱的 蒸汽管道应固定，就近安装止回阀，防止发生水倒流事故 。

XZP 系列补水稳压排气机组又称为落地膨胀水箱， 省去了暖通空调系统高位水箱需防振处理的困难，且寿命长 , 又不必因楼房的增高而升高水箱 , 只需调节电接点压 力表即可解决补水稳压问题。XZP 系列在 热水供应、采暖、 空调等系统中起稳压排气作用。它独特的优越性，深受广大用户的欢迎。成套设备便于安 装施工，操作、管理、维修方便，本设备采用优 质水泵， 噪音小、运转正常可靠。  一、主要特点： 1 、 罐体为密封装置，密封性能好，一次充气可保持长期使用 。2 、罐体内装 有供水专用胶囊，水在囊里，气在囊外，水气不接触，保证了水质不受污染 。3 、占地面积小、安装快、投资省、操作维修方便。4 、顶部装有排气阀，气囊的扰动作用，能自动消除管网中的 水锤及噪音，排除系统中的气体。 二、设备构造     XZG （ P ）系列供水装置有气压水罐、水泵、电 控柜、安全阀、电接点压力表、闸阀、截止阀、止回阀、自动 排气阀、球阀及管道等组成一个完善的自动给水调节装置，气压水罐由内、外两 层组成，外层为钢制圆 筒，为充满气体的气室，内层为橡胶囊的水室。三、工作原理 整个装置构成后就可以工 作，首先启动稳压泵，向管网和气压水罐的水室内充水 ，一部分被送入管网，另一部分多余的水被压入胶囊内，胶囊内的空 气通过自动排气阀排 除，保证水体内不存在气体，当压力达到设计zui高压力时，通过压力信号传递到电控柜，电控柜控制水 泵停止运转，当系统水温下降而水体积变小，水压逐渐降低，当罐体内压力降至设定zui低压力时，压力信号 传递给电控柜，电控柜指使水泵启动，使水再次送到管网 和水室，反之当水系统温度升高，水体积变大则压缩囊外空气起到稳压作用，如果超过一定限值，则安全阀打开，水排回水箱，在正常合理的设计选型下设定好的上下限值所产生的调节水量正好满足正常温差下的水体积变化。囊式给水装置技术参数 表：型号XZP 电机功率（Kw）水泵参数补水管径（mm）调节容积m3流量（m3/h）扬程（m）※0.6×1 -40×20.6×1-40×2×3             &n bsp;      ×4             &n bsp;       ×5             &n bsp;       ×60.751.52.22.2362036486072500.13※0.8×1-40×20.8×1- 40×2×3             &n bsp;      ×4             &n bsp;       ×5             &n bsp;      ×60.751.52.22.2362036486072500.351.0×1-40×2×3     ×4         ×5        ×6             &n bsp;  ×71.52.22.23363648607284500.51.0×1-50×2×3 ×4             &n bsp;  ×5     ×6      ×7345.55.57.51245607590105650.51.2×1-50×2×3     ×4       ×5     ×6    ×745.57.57.5111845607590105650.751.4×1-65×2×3             &n bsp;×4      ×5             &n bsp;        ×6             &n bsp;        ×745.57.57.511243648607284801.01.4×1-80×2×3    ×4      ×5             &n bsp;          ×6             &n bsp;          ×75.57.51111153636486072841001.01.4×1- 80×2×3    ×4      ×5             &n bsp;          ×6             &n bsp;           ×7111518.518.5225442567084981001.01.6×1- 80×2×3     ×4      ×5     ×6   ×7111518.518.5225442567084981001.952.0×1-80×2×3     ×4       ×5      ×6             &n bsp;×7111518.518.5225442647084981003.652.0×1- 100×2×3        ×4        ×5×6×7     1518.52230307242647084981253.652.0×1-100×2×2             &n bsp;     ×3      ×4      ×5      ×618.5303745551004060801001201503.65
